Switchs Huawei

Rascunho gerado por agente

Este documento foi produzido a partir da exploração da wiki do LHISP e da visualização de um fluxo relacionado no ambiente de demonstração. Credenciais, chaves e valores exatos devem ser validados pela equipe técnica antes de publicação final.

Objetivo

Registrar o procedimento descrito na wiki para configurar Switchs Huawei e integrar o equipamento ao ecossistema LHISP.

Quando usar

Use este fluxo quando for necessário:

  • realizar a configuração inicial de um switch Huawei;
  • habilitar acesso remoto via SSH;
  • criar usuários locais de administração;
  • configurar o endereço IP de gerenciamento;
  • definir a rota padrão do equipamento;
  • integrar autenticação via Radius com o LHISP.

Pré-requisitos

  • Acesso físico ao equipamento via console serial.
  • Cabo console DB9/RJ45 e adaptador, se necessário.
  • Credenciais administrativas válidas.
  • Endereço IP de gerenciamento do switch.
  • Gateway padrão da rede de gerência.
  • Dados do servidor Radius do LHISP.
  • Permissão para alterar a configuração do equipamento.
  • Validação prévia de que o cenário pertence ao ambiente de demonstração ou a um laboratório autorizado.

Passo a passo

1. Acessar o switch

  1. Conecte o cabo console ao equipamento.
  2. Abra uma sessão serial no computador.
  3. Entre com as credenciais administrativas.
  4. Após o login, entre no modo de configuração.

2. Entender os modos de operação

A wiki descreve dois estados principais do prompt:

  • Execução: prompt inicial após o login.
  • Enable: modo com privilégios elevados, acessado com system-view.

3. Definir o nome do equipamento

No modo de configuração, ajuste o sysname para identificar o switch na rede.

sysname NOME-DO-SEU-EQUIPAMENTO

4. Visualizar interfaces

Use o comando indicado na wiki para listar as descrições das interfaces e validar a conectividade.

display interfaces description

5. Habilitar acesso remoto por SSH

Ative o servidor SSH e permita autenticação por senha, conforme a política do ambiente.

stelnet server enable
ssh authentication-type default password

6. Habilitar autenticação local e via rede

Configure a interface VTY para aceitar autenticação via AAA e tráfego inbound conforme necessário.

user-interface vty 0 4
authentication-mode aaa
protocol inbound all

7. Criar usuários locais

Crie usuários administrativos com privilégios elevados para console, SSH e HTTP.

8. Configurar endereço IP

Acesse a interface de gerenciamento apropriada e aplique o endereço IP do switch.

interface 40GE0/0/2
undo portswitch
ip address 192.168.0.10 24

9. Configurar gateway padrão

Ajuste a rota padrão do equipamento apontando para o gateway da rede de gerência.

ip route-static 0.0.0.0 0 192.168.0.1

10. Configurar autenticação via Radius

  1. Entre no modo system-view.
  2. Defina o template Radius do LHISP.
  3. Informe o endereço do servidor Radius.
  4. Configure autenticação, accounting e o domínio do ambiente.
  5. Valide que o acesso ao switch passará a usar o fluxo integrado ao LHISP.

A wiki informa que a senha do Radius segue o padrão LhSrv + ID do cadastro da empresa.

11. Finalizar e salvar

  1. Saia do modo de configuração com quit.
  2. Salve as alterações no equipamento com save.

Campos importantes

Parâmetros observados na wiki

Campo / comando Descrição
Login / Password Credenciais administrativas do equipamento. A wiki traz valores padrão de laboratório; neste documento foram tratados como sensíveis.
system-view Entra no modo de configuração do switch.
sysname Nome do switch na rede.
display interfaces description Lista descrições de interfaces.
stelnet server enable Habilita o servidor SSH no equipamento.
user-interface vty 0 4 Configuração das linhas virtuais de acesso remoto.
authentication-mode aaa Ativa autenticação via AAA.
interface 40GE0/0/2 Exemplo de interface usada para configurar o IP.
ip route-static Define a rota padrão.
radius-server template lhisp Template Radius associado ao LHISP.
radius-server shared-key cipher Chave compartilhada do Radius.
domain huawei Domínio usado para integrar autenticação e accounting.

Resultado esperado

  • O switch fica com acesso remoto habilitado.
  • Os usuários locais passam a existir para administração.
  • O endereço IP e o gateway ficam configurados.
  • A autenticação Radius passa a apontar para o LHISP.
  • O equipamento fica pronto para operação e monitoramento.

Problemas comuns

Problema Como tratar
Não consigo acessar a console Verifique cabo, adaptador serial e porta COM/tty.
system-view não entra Confirme a credencial administrativa.
O SSH não responde Revise stelnet server enable e a configuração da VTY.
O switch não responde no IP de gerência Revise IP, máscara e interface usada no undo portswitch.
Radius não autentica Revise o template, a chave compartilhada e o domínio configurado.

Observações

  • A wiki descreve o switch Huawei como um fluxo completo de acesso, gerenciamento e integração via Radius.
  • A documentação mistura comandos de console, configuração de IP e autenticação centralizada.

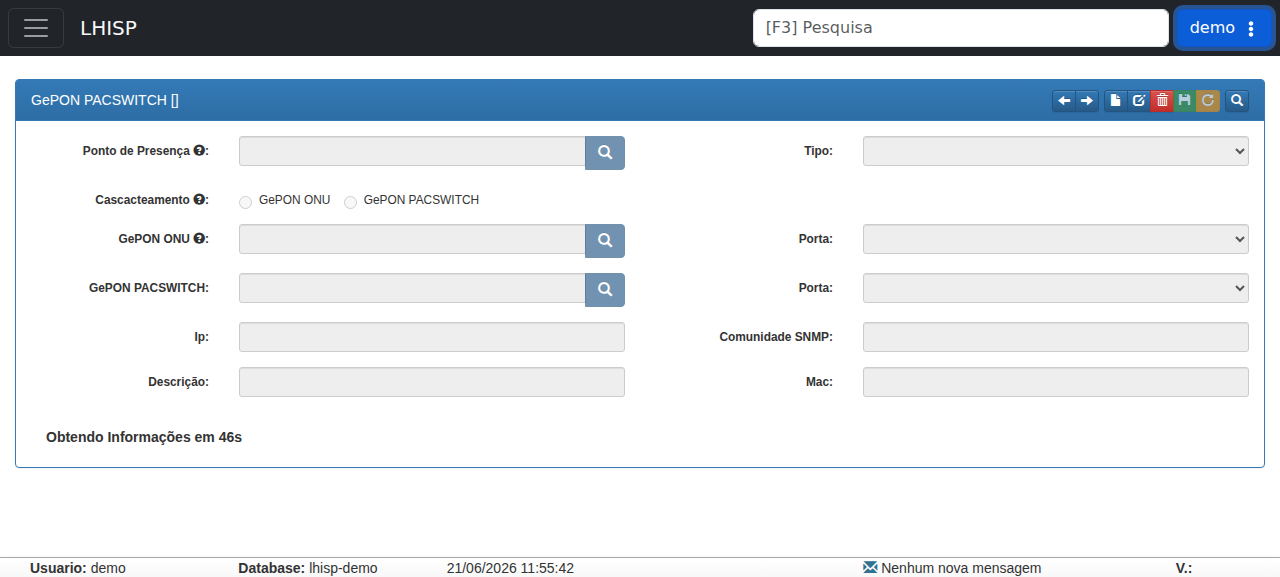

  • O demo foi usado apenas como referência visual para um fluxo similar de equipamento de rede (GePON PACSWITCH), já que não há uma tela 1:1 do switch Huawei no ambiente de demonstração.

Dúvidas para revisão

  • O modelo alvo é sempre o mesmo ou há variações de switch Huawei suportadas?
  • O ssh authentication-type default password é obrigatório em todos os ambientes?
  • Quais interfaces devem ser usadas como padrão para o IP de gerenciamento?
  • O template Radius lhisp é fixo ou pode mudar por cliente/ambiente?
  • A senha LhSrv<ID> é sempre derivada do cadastro da empresa?

Screenshots sugeridos

  • Tela do demo usada como referência visual do fluxo de equipamento de rede: docs/assets/screenshots/rede-infra/switchs-huawei.png

Switchs Huawei no demo
