Monitor de Redes¶
Rascunho gerado por agente
Este documento foi produzido a partir da exploração da wiki do LHISP e da visualização do monitor no ambiente de demonstração. Antes de uso operacional definitivo, a equipe técnica deve validar os detalhes de cadastro, mapa e classificação dos POPs.
Objetivo¶
Registrar como o LHISP apresenta e organiza o Monitor de Redes, com foco nos Pontos de Presença (POPs), sua visualização em mapa e os caminhos descritos para cadastro manual ou por geolocalização.
Quando usar¶
Use este fluxo para:
- visualizar POPs e ativos de rede em um mapa;
- cadastrar um novo Ponto de Presença;
- entender como o sistema organiza POPs por localização;
- consultar listas laterais de servidores e pontos sem POP.
Pré-requisitos¶
- Acesso ao módulo Monitor de Redes.
- Permissão para editar ou cadastrar POPs.
- Endereço/localização válida para o novo POP.
- Navegador com suporte a localização, caso o cadastro seja feito por GPS.
Passo a passo¶
Acessar o Monitor de Redes¶
- Acesse o menu principal do LHISP.
- Entre em Monitor de Redes.
- Observe a tela principal com o mapa, a barra de ferramentas e as listas laterais.
Cadastro manual de POP¶
- Clique no ícone de edição/lápis na barra de ferramentas.
- No mapa, localize o ponto onde deseja cadastrar o POP.
- Dê um duplo clique na posição desejada.
- Preencha os dados do POP na janela de cadastro.
- Salve o registro.
Cadastro por geolocalização¶
- Acesse o Monitor de Redes com um navegador que suporte geolocalização.
- Quando o navegador solicitar, permita o acesso à localização.
- O sistema exibirá a tela de cadastro já posicionada na localização informada.
- Complete os dados do POP e salve.
Campos importantes¶
Cadastro de POP¶
| Campo | Descrição |
|---|---|
| Nome | Nome curto do ponto de presença. |
| Descrição | Texto livre com informações do POP. |
| Tipo | Define o ícone exibido no mapa. |
| IP | Reservado para monitoramento ICMP/ping, conforme a wiki. |
| Filiais | Define quais usuários podem visualizar o POP no monitor. |
| Latitude / Longitude | Coordenadas do ponto selecionado no mapa. |
Elementos visuais observados no demo¶
| Elemento | Observação |
|---|---|
| Mapa | Exibe o monitor geográfico principal. |
| Toolbar | Reúne ações do monitor e atalhos de visualização. |
| Servidores offline | Lista lateral com equipamentos fora do ar. |
| Servidores sem POP | Lista lateral de servidores sem ponto de presença associado. |
| Torre | Agrupamento visual de ativos/pontos no mapa. |
Resultado esperado¶
- Os POPs ficam visíveis no mapa do Monitor de Redes.
- O POP cadastrado passa a integrar a organização geográfica da rede.
- O sistema permite distinguir pontos com e sem POP associado.
Problemas comuns¶
| Problema | Como tratar |
|---|---|
| Não consigo entrar no modo de edição | Verifique a permissão de usuário e o ícone correto na barra de ferramentas. |
| O navegador bloqueia a localização | Permita o acesso à geolocalização para prosseguir com o cadastro por GPS. |
| O POP não aparece no mapa | Confirme se foi salvo e se a localização está correta. |
| Não encontro o ativo na lista lateral | Verifique o agrupamento do mapa e o filtro/visão atual. |
Observações¶
- A wiki descreve o Monitor de Redes como uma representação geolocalizada dos POPs usando integração com Google Maps.
- O cadastro manual depende de um duplo clique sobre o ponto desejado no mapa.
- O cadastro por geolocalização depende da autorização do navegador.
- O demo confirma a presença da tela principal com mapa e listas laterais de servidores.
Dúvidas para revisão¶
- O botão de edição na barra de ferramentas corresponde sempre ao cadastro manual de POP?
- Quais campos são obrigatórios no cadastro de POP?
- O campo IP fica ativo para algum cenário específico de monitoramento?
- As Filiais restringem apenas a visualização ou também a edição?
- Há alguma diferença entre os POPs criados manualmente e os criados por geolocalização?
Screenshots sugeridos¶

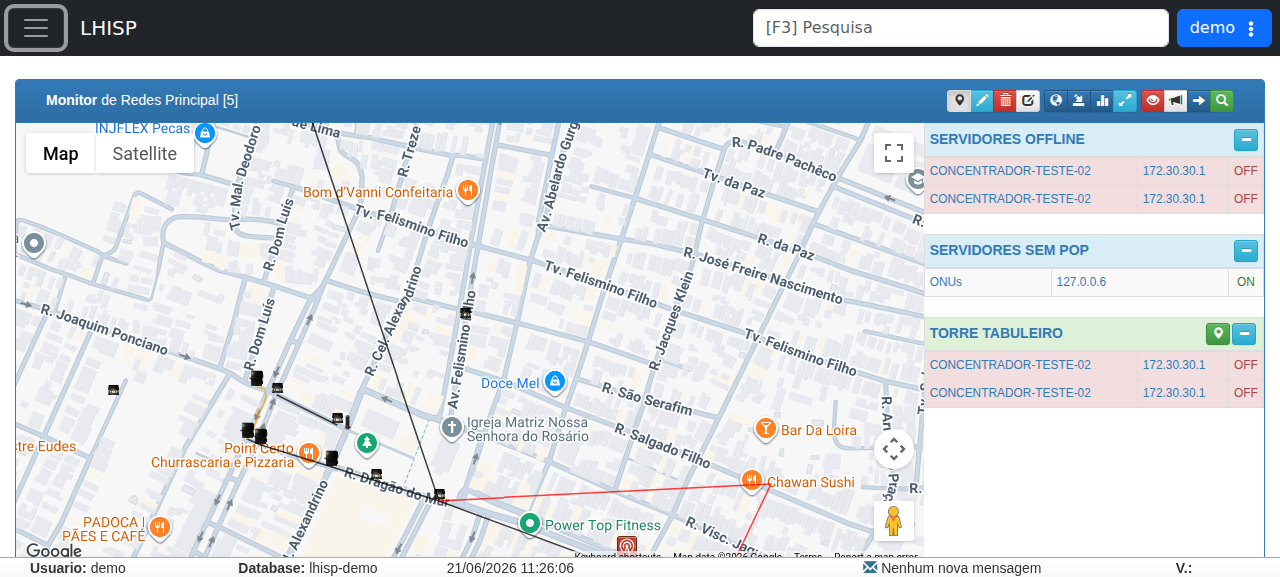

- Tela principal do Monitor de Redes no demo:
docs/assets/screenshots/rede-infra/monitor-redes.png
