OLT Huawei¶
Rascunho gerado por agente
Este documento foi produzido a partir da exploração da wiki do LHISP e da visualização de um fluxo relacionado no ambiente de demonstração. Credenciais, chaves e valores sensíveis foram omitidos ou resumidos e devem ser validados pela equipe técnica antes de publicação final.
Objetivo¶
Registrar o procedimento descrito na wiki para configurar uma OLT Huawei e integrar o equipamento ao ecossistema LHISP.
Quando usar¶
Use este fluxo quando for necessário:
- realizar a configuração inicial de uma OLT Huawei;
- habilitar acesso de gerenciamento ao equipamento;
- criar usuário administrativo para acesso pelo sistema;
- configurar endereço IP de gerenciamento em modo out of band ou inband;
- ajustar gateway e controle de acesso;
- preparar a OLT para integração operacional com o LHISP.
Pré-requisitos¶
- Acesso físico ao equipamento via console serial.
- Cabo console DB9/RJ45 e adaptador, se necessário.
- Credenciais administrativas válidas.
- Endereço IP de gerenciamento da OLT.
- Máscara de rede e gateway padrão.
- Permissão para alterar a configuração do equipamento.
- Validação prévia de que o cenário pertence ao ambiente de demonstração ou a um laboratório autorizado.
Passo a passo¶
1. Acessar a OLT¶
- Conecte o cabo console ao equipamento.
- Abra uma sessão serial no computador.
- Entre com as credenciais administrativas.
- Entre no modo privilegiado e depois no modo de configuração.
2. Entender os modos de operação¶
A wiki descreve três estados principais do prompt:
- Execução: prompt inicial após o login.
- Enable: modo com privilégios elevados.
- Config: modo de configuração do equipamento.
3. Definir o nome do equipamento¶
No modo de configuração, ajuste o sysname para identificar a OLT na rede.
4. Verificar e ativar placas do chassi¶
- Liste as placas instaladas no chassi.
- Confirme as placas conectadas e ative-as quando necessário.
- Valide o status das placas de uplink e PON antes de seguir.
5. Criar usuário administrativo¶
Crie um usuário local que será usado para acesso e automação no ambiente LHISP.
6. Configurar gerenciamento da OLT¶
Há dois cenários descritos:
- Out of Band: usa a porta dedicada de gerenciamento.
- Inband: usa uma VLAN na porta de uplink.
7. Ajustar o gateway padrão¶
Configure a rota padrão apontando para o gateway do ambiente.
8. Controlar o acesso ao equipamento¶
A wiki menciona regras de acesso para restringir serviços como telnet/gestão conforme os IPs permitidos.
Campos importantes¶
Parâmetros observados na wiki¶
| Campo / comando | Descrição |
|---|---|
| Login / Password | Credenciais administrativas do equipamento. Os valores exibidos na wiki foram tratados como sensíveis e não foram reproduzidos aqui. |
| enable | Acesso ao modo privilegiado. |
| config | Entrada no modo de configuração. |
| sysname | Nome da OLT na rede. |
| display board 0 | Comando para visualizar as placas do chassi. |
| board confirm 0 | Confirma as placas instaladas/ativadas. |
| terminal user name | Criação de usuário local para administração. |
| interface meth 0 | Configuração de gerenciamento out of band. |
| interface vlanif 250 | Exemplo de gerenciamento inband via VLAN. |
| ip route-static | Configura a rota padrão do equipamento. |
| sysman firewall telnet enable | Exemplo de controle de acesso exposto na wiki. |
Resultado esperado¶
- A OLT fica com nome e gerenciamento configurados.
- O acesso administrativo passa a existir com usuário local.
- O endereço de gerenciamento fica acessível ao LHISP e aos operadores autorizados.
- A rede pode seguir com os ajustes de operação e integração com clientes/serviços.
Problemas comuns¶
| Problema | Como tratar |
|---|---|
| Não consigo acessar a console | Verifique cabo, adaptador serial e porta COM/tty. |
enable ou config não funcionam |
Confirme que a sessão foi aberta com credencial administrativa. |
| A OLT não responde no IP de gerenciamento | Revise IP, máscara, VLAN de gerenciamento e gateway. |
| Placas do chassi não aparecem corretamente | Refaça a leitura das placas e confirme o estado esperado antes de habilitar serviços. |
| O acesso remoto fica bloqueado | Revise as regras de controle de acesso descritas na wiki. |
Observações¶
- A wiki trata a OLT Huawei como um fluxo de configuração de equipamento e gerenciamento de acesso.
- O conteúdo mistura instruções de console, gerenciamento out of band e inband e controle de acesso.
- Credenciais e valores exatos foram omitidos nesta documentação por segurança.
- O demo foi usado apenas como referência visual para o contexto de servidores/equipamentos de rede.
Dúvidas para revisão¶
- Qual modo de gerenciamento é o padrão: out of band ou inband?
- Quais placas do chassi precisam obrigatoriamente ser confirmadas em produção?
- O usuário criado na OLT é sempre o mesmo usado pelo LHISP?
- Existem diferenças relevantes entre modelos Huawei suportados pela mesma documentação?
- Quais IPs devem ser liberados no controle de acesso?
Screenshots sugeridos¶

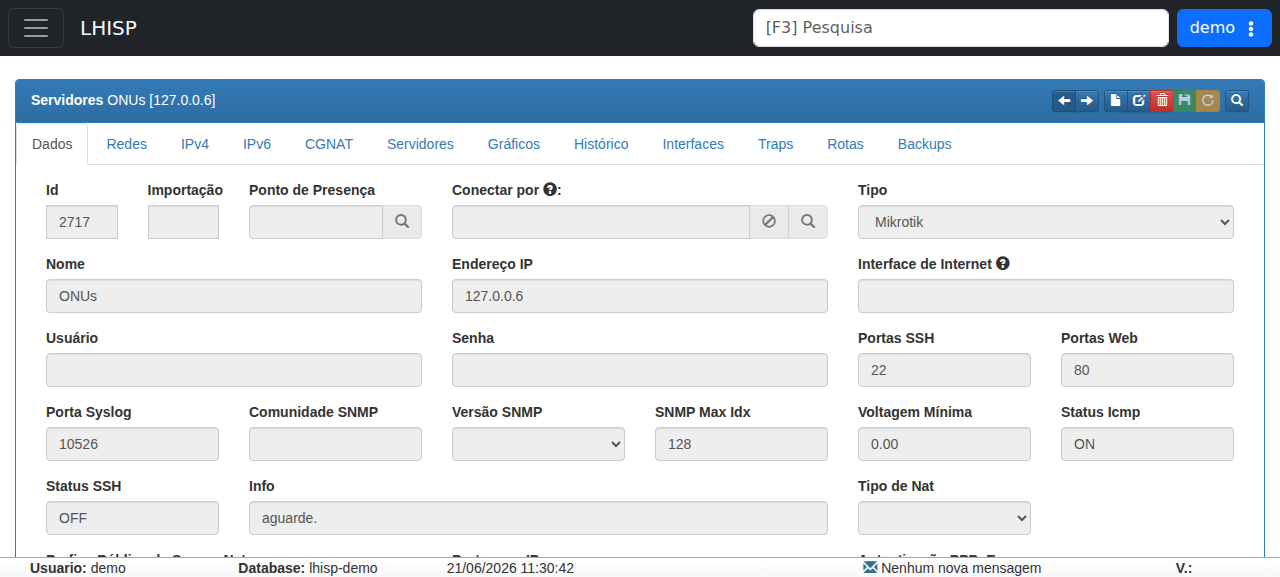

- Tela de servidor/equipamento no demo usada como referência visual:
docs/assets/screenshots/rede-infra/olt-huawei.png
