Prefixos de IP¶
Rascunho gerado por agente
Este documento foi elaborado a partir de exploração no ambiente de demonstração. A criação efetiva de prefixos deve ser validada pela equipe técnica antes de publicação.
Objetivo¶
Cadastrar e consultar prefixos de IP no módulo Rede/Infra.
Quando usar¶
Use este fluxo para registrar faixas de endereçamento que serão usadas em redes, servidores, CGNAT ou distribuição de subprefixos.
Pré-requisitos¶
- Acesso ao menu Rede/ Infra.
- Permissão para criar/editar prefixos.
- Dados do prefixo disponíveis: descrição, faixa e bitmask.
- Usar apenas dados fictícios no ambiente demo.
Passo a passo¶
- Acesse o menu lateral e abra Rede/ Infra.
- Clique em Prefixos de IP.
- Clique em Novo para entrar no modo de inclusão.
- Preencha os campos principais:
- Descrição
- Prefixo
- Bitmask
- Exibir Até
- Ajuste o valor de Exibir Até conforme a profundidade da árvore de subprefixos que deseja visualizar.
- Clique em Salvar.
- Valide se o prefixo aparece na lista/árvore e se os subprefixos são exibidos como esperado.
Campos importantes¶
| Campo | Descrição |
|---|---|
| Id | Identificador interno do prefixo. |
| Descrição | Nome do prefixo. No teste realizado, foi criado o prefixo com descrição PREFIXO TESTE DOCUMENTACAO. |
| Prefixo | Rede base do prefixo, por exemplo 10.250.0.0. |
| Bitmask | Máscara da rede. Opções observadas: 8 a 31. |
| Exibir Até | Profundidade máxima da árvore exibida. Opções observadas: 8 a 32. |
| Ações | Área de ação da tela, com botão de atualização/recarregamento. |
Resultado esperado¶
- O prefixo fica cadastrado no módulo Rede/Infra.
- A árvore/lista passa a exibir a faixa e seus subprefixos.
- O prefixo pode ser reutilizado em redes, CGNAT ou vinculações técnicas.
Problemas comuns¶
| Problema | Como tratar |
|---|---|
| O botão Salvar não grava | Revise Descrição, Prefixo, Bitmask e o modo atual da tela. |
| A árvore não aparece | Ajuste Exibir Até e confirme se o registro foi salvo. |
| O prefixo já existe | Utilize outra faixa não conflitante. |
| Os subprefixos não aparecem | Verifique se o prefixo base foi salvo corretamente e se a profundidade é suficiente. |
| O cadastro entra em modo de edição sem intenção | Confira se a tela não estava aberta sobre um registro existente. |
Observações¶
- Na exploração, foi criado um prefixo de teste com:
- Descrição:
PREFIXO TESTE DOCUMENTACAO - Prefixo:
10.250.0.0 - Bitmask:
24 - Exibir Até:
28 - Após salvar, a tela passou a mostrar o registro persistido e a área de árvore/lista de prefixos.
- O módulo exibe uma grade/árvore hierárquica para visualização dos prefixos disponíveis.
Dúvidas para revisão¶
- A criação de prefixo exige apenas Descrição, Prefixo e Bitmask ou há outras validações?
- Como o sistema preenche automaticamente a árvore de subprefixos?
- O valor de Exibir Até impacta apenas a visualização ou também a expansão dos registros?
- Existe regra de unicidade para o mesmo prefixo com bitmask diferente?
- O botão de Ações executa apenas atualização ou há mais funções associadas?
Screenshots sugeridos¶

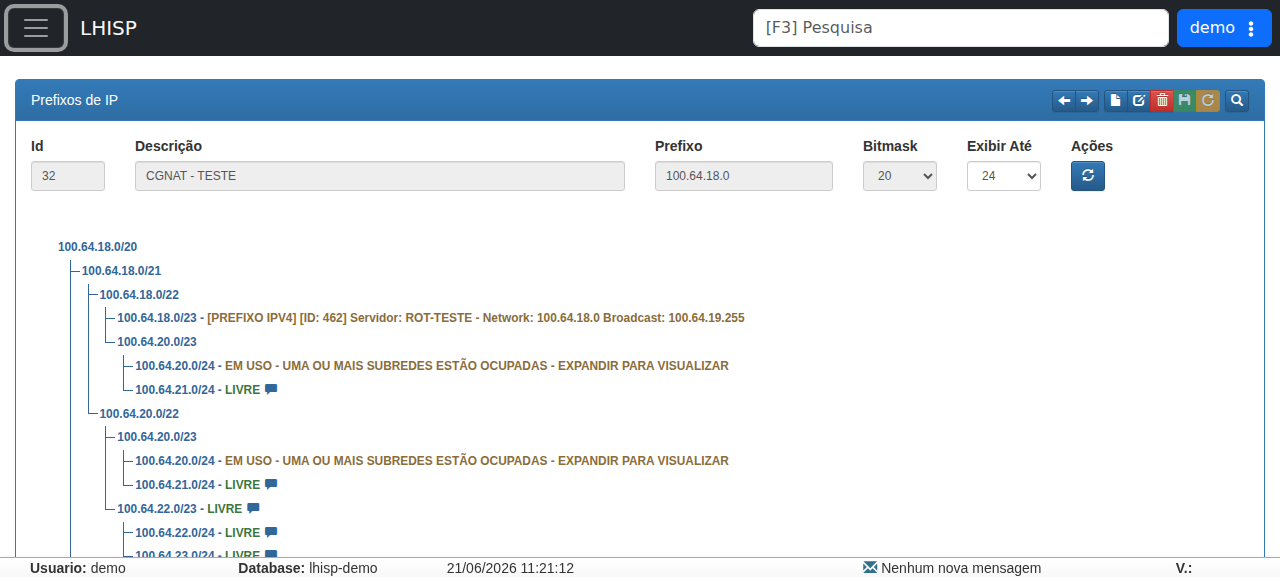

- Tela de Prefixos de IP no demo após abrir o registro:
docs/assets/screenshots/rede-infra/prefixos-ip.png
