OLT V-Solutions

Rascunho gerado por agente

Este documento foi produzido a partir da exploração da wiki do LHISP e da visualização de um fluxo relacionado no ambiente de demonstração. Campos sensíveis, credenciais e valores operacionais exatos devem ser validados pela equipe técnica antes de publicação final.

Objetivo

Registrar o procedimento descrito na wiki para configurar uma OLT V-Solutions e integrar o equipamento ao ecossistema LHISP.

Quando usar

Use este fluxo quando for necessário:

  • cadastrar ou revisar uma OLT V-Solutions no LHISP;
  • informar os parâmetros de comunicação do equipamento;
  • separar PONs e uplinks por VLAN;
  • configurar a VLAN nativa das portas PON;
  • ajustar a VLAN nativa das portas uplink;
  • limpar a VLAN padrão quando o cenário exigir;
  • gravar a configuração final da OLT.

Pré-requisitos

  • Acesso ao painel web da OLT.
  • Credenciais administrativas válidas.
  • IP de gerenciamento do equipamento.
  • Comunidade SNMP e parâmetros de timeout, quando usados.
  • VLANs definidas para o desenho de rede.
  • Permissão para alterar a configuração do equipamento.
  • Validação prévia de que o cenário pertence ao ambiente de demonstração ou a um laboratório autorizado.

Passo a passo

1. Acessar a OLT

  1. Abra o endereço web da OLT.
  2. Entre com o usuário e a senha administrativos.
  3. Confirme que a tela inicial carrega corretamente.

2. Entender o tipo de equipamento

A wiki lista a OLT como um equipamento V-Solutions e indica que a configuração básica passa por:

  • acesso ao equipamento;
  • separação entre portas PON e uplinks;
  • criação de VLANs;
  • definição de VLAN nativa;
  • limpeza da VLAN padrão;
  • gravação da configuração.

3. Criar as VLANs necessárias

  1. Abra a área de VLANs.
  2. Cadastre cada VLAN necessária para as portas PON.
  3. Use uma descrição clara para identificar a porta ou o grupo correspondente.
  4. Repita o processo até cobrir todas as portas planejadas.

4. Configurar a VLAN nativa nas portas PON

  1. Acesse a área de configuração das portas PON.
  2. Localize a coluna de VLAN nativa.
  3. Ajuste cada porta PON para a VLAN correspondente.
  4. Valide se o tráfego sem tag será tratado pela VLAN esperada.
  1. Abra a área de uplinks.
  2. Defina a VLAN nativa que será usada para o tráfego de saída.
  3. Confirme se a porta uplink está associada ao desenho de rede correto.

6. Remover as portas da VLAN padrão

  1. Verifique quais portas ainda permanecem na VLAN padrão.
  2. Remova as portas que não devem ficar nessa VLAN.
  3. Confirme que a segmentação ficou coerente com o projeto.

7. Gravar as configurações

  1. Revise os valores cadastrados.
  2. Salve a configuração na OLT.
  3. Reabra a tela se necessário para confirmar que os dados persistiram.

Campos importantes

Parâmetros observados na wiki

Campo / etapa Descrição
Ponto de Presença Identifica o POP associado à OLT.
Tipo Lista de perfis suportados; a wiki mostra opções como FIT FNL 1000, FIT FNL 2000, FIT FNL 5000, CIANET CTS2720, V-Solutions e Intelbras EPON.
Conectar por Modo de conexão/associação do equipamento.
IP Endereço de gerenciamento da OLT.
Comunidade SNMP Comunidade usada para monitoração.
Porta SNMP Porta SNMP do equipamento.
Timeout SNMP Tempo de espera da consulta SNMP.
Descrição Campo livre para identificação do registro.
VLANs Usadas para separar PONs, uplinks e o tráfego padrão.

Resultado esperado

  • A OLT fica cadastrada com o tipo correto.
  • As VLANs de PON e uplink ficam separadas.
  • A VLAN nativa fica alinhada ao desenho da rede.
  • A VLAN padrão é removida quando necessário.
  • O equipamento fica pronto para operação e monitoramento no LHISP.

Problemas comuns

Problema Como tratar
Não consigo abrir a OLT no navegador Verifique IP, credenciais e conectividade.
O tipo V-Solutions não aparece Confirme se o perfil correto foi carregado na tela.
As VLANs não persistem Refaça o salvamento e valide a gravação final.
A PON continua na VLAN errada Revise a coluna de VLAN nativa e a associação da porta.
O uplink não propaga o tráfego esperado Revise a VLAN nativa e a limpeza da VLAN padrão.

Observações

  • A wiki descreve a OLT V-Solutions como um fluxo de configuração web com foco em VLANs e segmentação de portas.
  • O material mistura cadastro de equipamento com a lógica operacional de PON/uplink.
  • O demo foi usado apenas como referência visual para o contexto de OLT e cadastro de rede.
  • Os detalhes exatos de criação de VLAN e gravação dependem do ambiente e do firmware do equipamento.

Dúvidas para revisão

  • A tela do LHISP grava a OLT diretamente ou apenas armazena os parâmetros de integração?
  • Há diferença prática entre GePON OLT e GPON OLT no fluxo de cadastro?
  • Quais perfis de tipo são realmente usados em produção?
  • A definição de VLAN nativa é obrigatória para todos os modelos V-Solutions?
  • Qual é a convenção recomendada para o intervalo de VLANs por PON?

Screenshots sugeridos

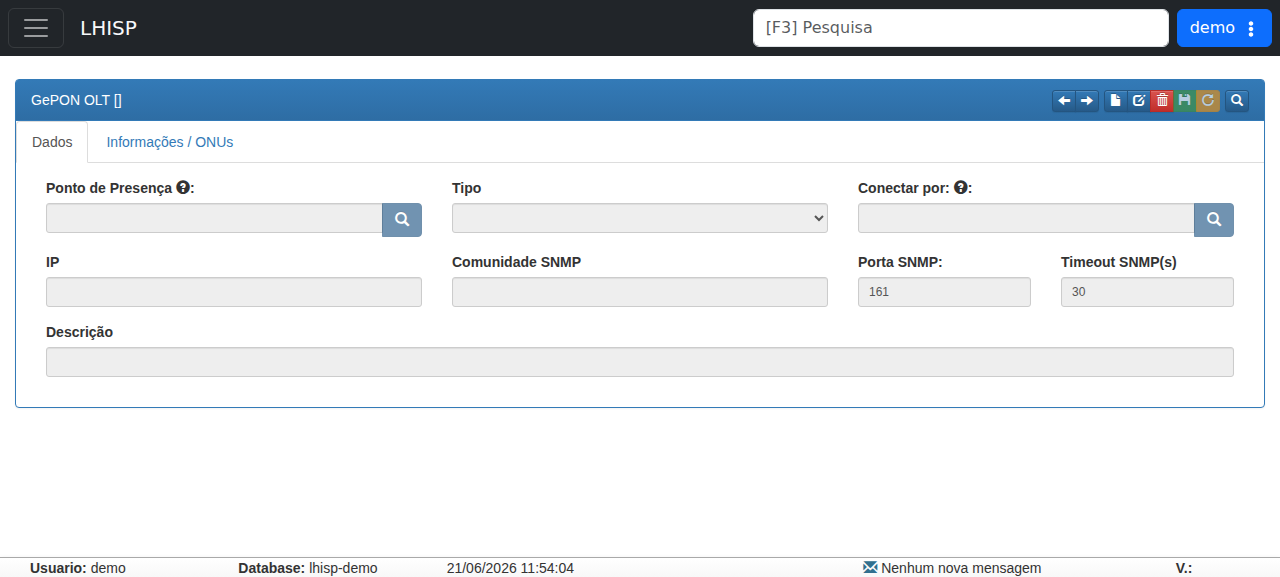

  • Tela de cadastro/integração da OLT no demo usada como referência visual: docs/assets/screenshots/rede-infra/olt-v-solutions.png

OLT V-Solutions no demo
