¶ Monitor de Gráficos
Aviso: Esta documentação foi gerada por inteligência artificial e pode conter erros.
O Monitor de Gráficos reúne gráficos já cadastrados em um painel para acompanhamento contínuo. Descrição é o nome do painel, não um filtro da tabela. A composição associa gráficos de um ou vários servidores; não cria novas coletas SNMP.
O cadastro e a visualização desse monitor permanecem em páginas PHP legadas. O cadastro de cada gráfico também está disponível na aba Gráficos do Servidor.
¶ Pré-requisitos
- Acesso autenticado e permissão para o cadastro.
- Gráficos cadastrados nos servidores que serão acompanhados.
- SNMP acessível e coleta ativa para produzir o histórico dos gráficos.

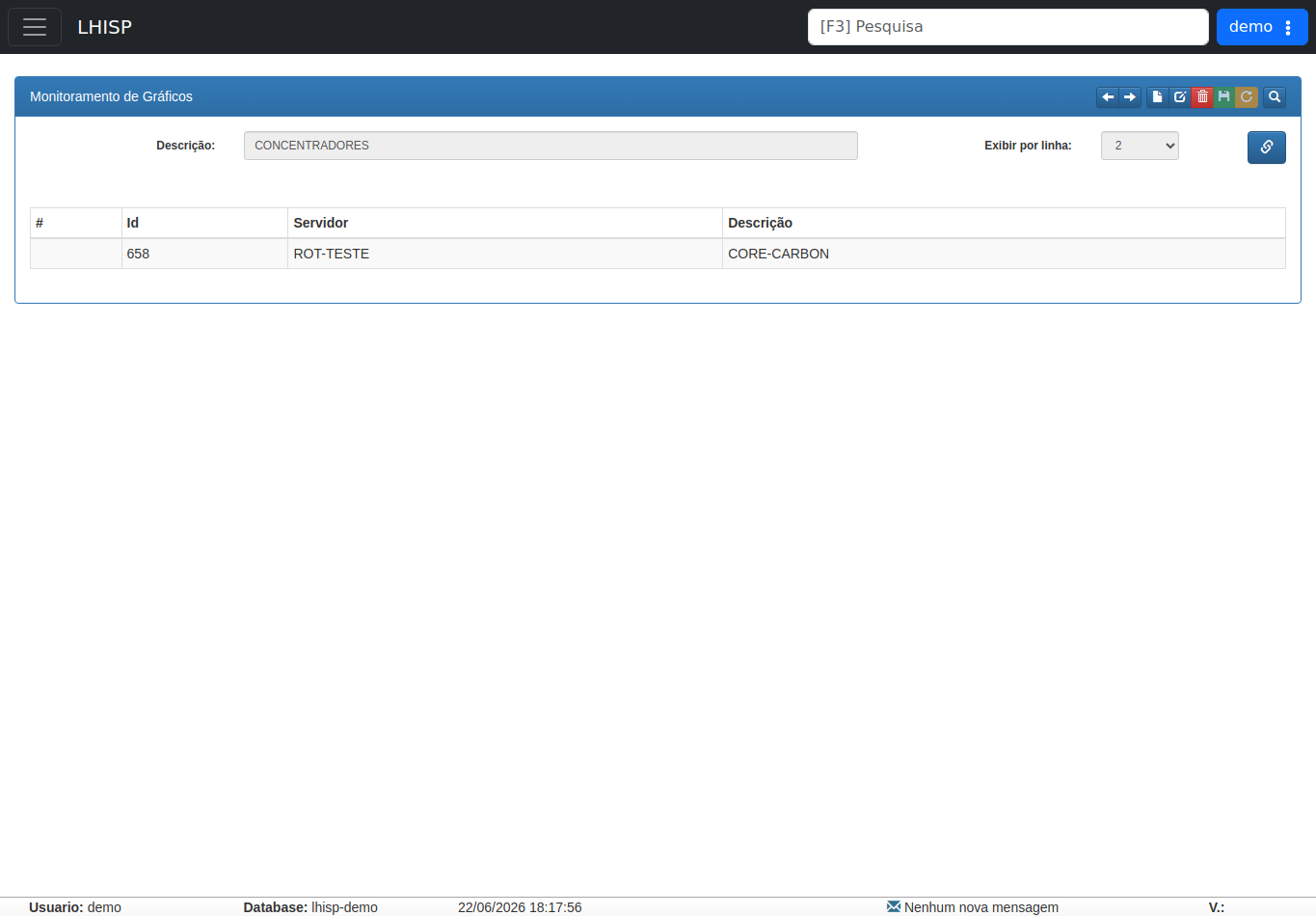

¶ Montar o painel
- Abra Rede e Infraestrutura → Monitor de Gráficos e selecione Novo, ou Editar para um painel existente.
- Informe a Descrição que identificará o painel.
- Defina Exibir por linha, de 1 a 4 na interface.
- Clique em Adicionar Gráfico (
+) e selecione um gráfico existente. - Repita para os demais gráficos. A tabela apresenta ID, servidor e descrição de cada um.
- Para retirar um item, use Remover Gráfico da Composição e confirme.
- Salve o painel com pelo menos um gráfico.
- Em modo de consulta, clique em Visualizar Monitoramento para abrir o painel em outra janela.
O backend valida os IDs dos gráficos e a quantidade por linha, e salva a descrição em maiúsculas. Retirar um item da composição não apaga o gráfico do servidor nem seu histórico. Ao editar e salvar, a relação de gráficos do painel é substituída pela composição enviada.
¶ Acompanhar o painel
A visualização apresenta servidor, IP e título de cada gráfico. Em Exibir, selecione o período de 15 minutos a um dia; o padrão é Último Dia.
Sem alternância, a página atualiza as imagens a cada 60 segundos. Com Alterar entre os gráficos habilitado, passa ao próximo painel cadastrado, voltando ao primeiro ao terminar; nessa navegação usa contagem de 10 segundos. Essa opção alterna os painéis, não as séries de um único gráfico.
Atualizar a imagem consulta o histórico já coletado. Isso não força nova coleta SNMP nem garante um ponto por minuto: a menor resolução do histórico é de cinco minutos.
A página tenta manter a sessão autenticada e renovar a credencial quando uma imagem falha. Se a renovação for recusada, exibe Sessão expirada, faça login novamente no sistema. Reautentique-se e reabra o monitor.
¶ Coleta e retenção
A coleta ocorre por padrão a cada 60 segundos, e o histórico usa resolução mínima de cinco minutos. Atrasos prolongados sem atualizações geram lacunas no gráfico. Coleta, atualização da imagem e resolução do gráfico são intervalos diferentes.
Alterar apenas a frequência de coleta sem revisar o heartbeat dos arquivos existentes pode aumentar os buracos no gráfico. A configuração RRD_AUTO_TUNE é desativada por padrão; não presuma que mudar RRD_HEARTBEAT no ambiente modificou os RRDs já gravados. Consulte a operação responsável antes de ajustar esses parâmetros.
Um gráfico vazio pode indicar ausência de coleta ou falha de imagem/sessão. O painel não diagnostica a causa sozinho. Consulte Operação dos serviços de rede e Central de Alertas.
¶ Problemas comuns
| Sintoma | Verificação |
|---|---|
| Não permite salvar | Informe descrição e ao menos um gráfico válido; confira quantidade por linha. |
| Não aparece o botão de visualização | Salve e saia do modo de edição. |
| Janela não abre | Autorize o popup para o LHISP e tente novamente. |
| Painel aparece sem dados recentes | Confira SNMP e data da última coleta; se persistir, encaminhe o caso ao suporte. |
| Gráficos desaparecem depois de algum tempo | Verifique a mensagem de sessão e faça login novamente se a renovação falhar. |
| Lacunas no histórico | Compare duração do ciclo, falhas SNMP e heartbeat; não preencha lacunas sem preservar evidência do incidente. |
| Não encontro o gráfico no painel | Confira a composição salva e o cadastro original no servidor. |
