¶ Prefixos de IP
¶ Objetivo
Consultar e administrar prefixos de IP no módulo de Rede/Infra, incluindo a visualização da árvore de sub-redes e o estado de ocupação de cada faixa.
Esta é a tela legada de inventário IPv4. Os prefixos usados para atribuição automática aos acessos são administrados nas abas IPv4 e IPv6 dos servidores. Cadastrar um bloco aqui não cria, por si só, um pool no concentrador.
¶ Quando usar
Use esta tela quando precisar:
- localizar um prefixo específico;
- navegar pela árvore de sub-redes;
- identificar faixas livres ou ocupadas;
- criar, editar ou remover prefixos;
- ajustar a quantidade de sub-redes exibidas.
¶ Pré-requisitos
- Estar autenticado no LHISP.
- Ter permissão para acessar o fluxo Prefixos de IP.
- Saber qual prefixo ou faixa será consultada.
¶ Passo a passo
- Acesse Rede/ Infra > Prefixos de IP.
- Confira os campos do prefixo carregado na tela.
- Use Anterior e Próximo para navegar entre registros.
- Use Novo, Editar ou Apagar conforme a operação desejada.
- Ajuste Exibir Até para controlar a profundidade exibida na árvore.
- Use Procurar quando precisar localizar uma faixa específica.
- Observe a árvore de sub-redes para verificar faixas marcadas como LIVRE ou EM USO.
¶ Regras e ocupação
- No cadastro, informe descrição, IPv4 e máscara entre
/20e/31. O sistema grava a descrição em maiúsculas e calcula rede, máscara e broadcast. - Adicionar CIDR cadastra uma subdivisão; a divisão exige máscara maior que a do bloco selecionado e limitada a
/31. - A ocupação considera vínculos com redes, acessos, observações de reserva e subprefixos em uso. Uma observação pode reservar uma faixa mesmo sem contrato associado.
- Exibir Até limita a profundidade visual; não reduz nem libera o bloco.
As permissões principais são ipprefix_add, ipprefix_edit e ipprefix_del; incluir e apagar um CIDR usam também permissões específicas (ipprefix_add_cidr e ipprefix_del_cidr).
Revise associações antes de apagar um prefixo/CIDR ou remover subdivisões. As rotinas de exclusão de prefixo e de CIDR não verificam o estado EM USO antes de tentar excluir os registros; esse estado visual não é uma proteção automática contra exclusão.
¶ Campos importantes
| Campo / ação | Descrição |
|---|---|
| Id | Identificador do prefixo exibido. |
| Descrição | Nome/descrição do prefixo. |
| Prefixo | Endereço base da faixa IP. |
| Bitmask | Máscara do prefixo. |
| Exibir Até | Profundidade máxima de sub-redes exibida. |
| Anterior | Navega para o registro anterior. |
| Próximo | Navega para o próximo registro. |
| Novo | Inicia o cadastro de um prefixo. |
| Editar | Coloca o registro atual em edição. |
| Apagar | Remove o prefixo atual. |
| Salvar | Salva alterações quando habilitado. |
| Cancelar | Cancela a edição quando habilitado. |
| Procurar | Abre a busca de prefixos. |
| Adicionar CIDR | Abre o cadastro de uma subdivisão IPv4. |
¶ Resultado esperado
- O prefixo selecionado aparece com seus campos principais preenchidos.
- A árvore mostra as sub-redes derivadas do bloco principal.
- Faixas ocupadas e livres ficam visíveis com seus respectivos status.
¶ Problemas comuns
| Problema | Como tratar |
|---|---|
| Não encontro o prefixo desejado | Use a busca ou navegue com Anterior / Próximo. |
| A árvore parece muito profunda | Reduza ou ajuste Exibir Até. |
| Os botões de salvar/cancelar ficam desabilitados | A tela provavelmente está em modo somente leitura. |
Tamanho do Prefixo Inválido |
No cadastro, use uma máscara entre /20 e /31. |
| Faixa aparece ocupada sem cliente | Confira redes vinculadas, observações e subprefixos abaixo dela. |
¶ Observações
- A rota observada no demo foi
/lgc/redeinfra%7Cipprefix. - A tela é exibida no demo.
- O cadastro não valida de modo abrangente todas as sobreposições; confira rede base e máscara no planejamento antes de salvar.
¶ Screenshots sugeridos

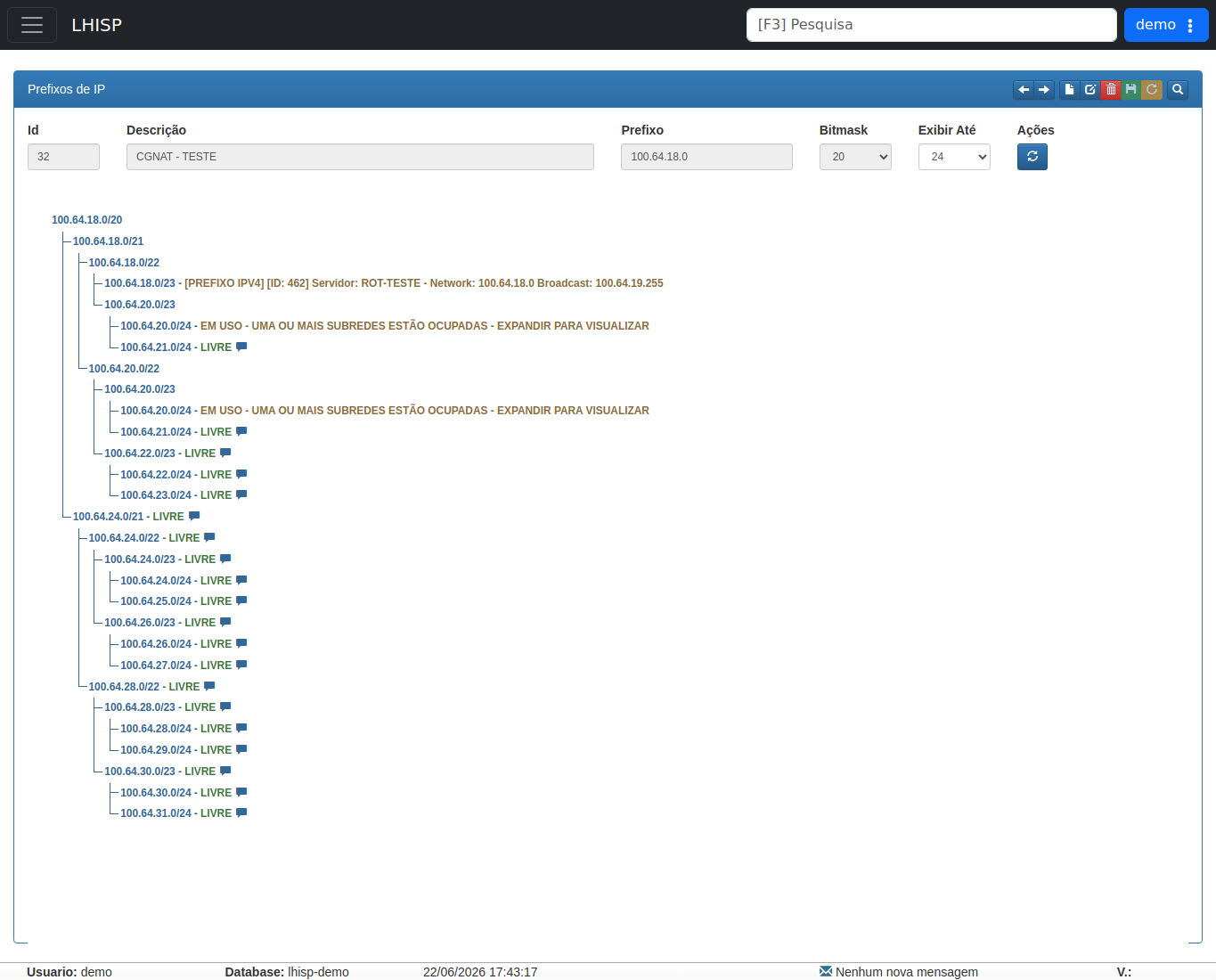

- Tela Prefixos de IP no demo:
assets/screenshots/rede-infra/prefixos-de-ip.png
