¶ CGNAT
Aviso: Esta documentação foi gerada por inteligência artificial e pode conter erros.
O CGNAT permite que vários assinantes compartilhem endereços IPv4 públicos. No LHISP, cada endereço privado recebe uma combinação determinística de IP público + faixa de portas. O sistema gera a configuração compatível com o concentrador e registra o mapa para relacionar uma conexão pública ao acesso e ao contrato responsáveis.
Esse registro é importante para operação e rastreabilidade. Para identificar um assinante em uma solicitação externa, normalmente são necessários IP público, porta e data/hora. A aba mostra os mapeamentos atualmente válidos; o histórico de uso de IP preserva os períodos de associação ao contrato.
¶ Estrutura do cadastro

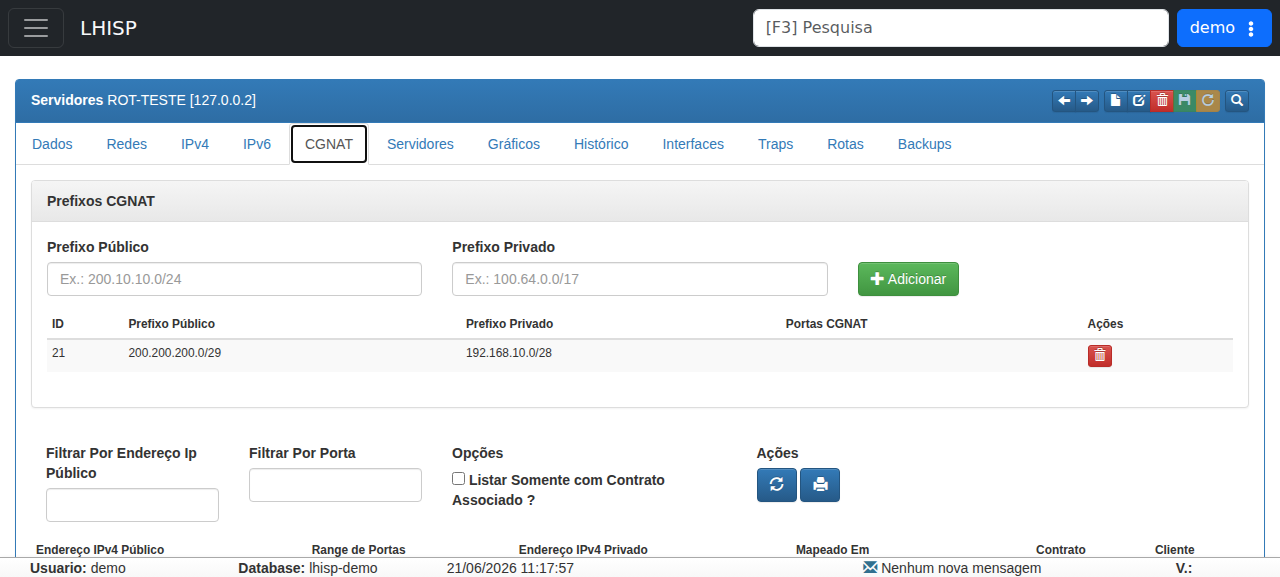

Na aba CGNAT de um servidor, cada linha de prefixo associa:
- um bloco IPv4 público, usado como origem na Internet;
- um bloco IPv4 privado, entregue aos acessos;
- a quantidade calculada de portas disponível por endereço privado.
O cálculo usa as portas de 1024 a 65535 e distribui 64.512 portas de cada IP público entre os IPs privados correspondentes. Por exemplo, /29 público para /22 privado representa 128 privados por público e resulta em 504 portas para cada privado.
O prefixo privado precisa conter mais endereços que o público. O backend aceita máscaras de /8 a /32, valida os endereços e recusa o mesmo par público/privado duplicado no servidor. Isso não substitui o planejamento: confira sobreposição com pools, rotas e outros concentradores antes de salvar.
¶ Adicionar um bloco
- Abra Rede e Infraestrutura → Servidores e selecione o equipamento correto.
- Na aba CGNAT, informe os prefixos com máscara CIDR.
- Confirme quantidade de IPs privados por público e portas por assinante.
- Clique em Adicionar.
- Revise a fila ou saída de configuração conforme o fabricante.
- Valide uma tradução real e confira o mapeamento na tabela.
A inclusão exige servidor_edit. O backend grava o par e imediatamente reconfigura somente esse prefixo. Durante a geração, cria ou reaproveita os mapeamentos atuais e encerra os registros antigos daquele mesmo bloco que deixaram de existir.
¶ Efeito por fabricante
| Tipo do servidor | Comportamento implementado |
|---|---|
| Mikrotik | Remove regras anteriores daquele prefixo, gera cadeias e regras netmap TCP/UDP e envia os comandos à fila do servidor. |
| Huawei | Calcula seções, pools e static-mapping, produz a configuração Huawei e registra o mapa IP/portas. A aplicação deve ser validada no fluxo operacional do equipamento. |
| Outros | A geração automática nesta rotina não está implementada. Não presuma que apenas cadastrar o bloco configurou o equipamento. |
No Mikrotik, cada cadeia recebe nome derivado do subprefixo privado que atende, como lhcgnat_100_64_200_0_23. Para reconstruir a configuração completa, use Atualizar Servidor → CGNAT: a rotina remove as regras identificadas por lhcgnat e recria as cadeias.
No Huawei, a quantidade de portas precisa ser múltipla de 256. O backend sugere a proporção /32 público para /25 privado. A configuração gerada contém referências que precisam corresponder à instância, ACL e interface de saída reais; revise antes de aplicar.
Há uma diferença no caminho Huawei: a inclusão valida as máscaras, descontando os endereços de rede e broadcast dos blocos privados, mas o gerador usa a quantidade de portas legada gravada no servidor (portas_cgnat). Portanto, o cálculo mostrado para o novo par não comprova que o gerador usará o mesmo valor. Confira os parâmetros do servidor, a saída e os mapas antes da aplicação. O gerador reconhece apenas as relações internas de 126, 62 ou 30 privados por público e pode encerrar sem gerar o bloco quando essa relação não existe.
O texto Huawei inclui literalmente GigabitEthernet0/5/SuaInteraceDeSaida, além de identificadores fixos de pools, instância e ACL. Ele não é um script pronto para aplicação e não é enviado automaticamente por essa rotina. Substitua as referências de acordo com o projeto e valide cada bloco no equipamento.
¶ Mapeamentos e vínculo com contratos
Para cada endereço privado, a tabela registra:
| Dado | Uso |
|---|---|
| Endereço IPv4 público | IP observado na Internet. |
| Faixa de portas | Intervalo exclusivo atribuído ao privado naquele público. |
| Endereço IPv4 privado | IP usado pelo acesso dentro da rede do provedor. |
| Mapeado em | Início do uso relacionado quando existe associação vigente. |
| Contrato e cliente | Titular encontrado pelo uso atual do IP privado. |
Ao gerar um mapeamento, o backend procura acesso ATIVO ou BLOQUEADO que esteja usando o IP privado e registra também o uso do IP público e da faixa de portas para o contrato. Quando um uso de IP é criado posteriormente, a rotina consulta o mapa CGNAT pelo IP privado e faz a mesma associação.
O filtro Somente com contrato associado exclui faixas livres. A busca por porta localiza o intervalo que contém a porta informada; combine-a com o IP público para evitar resultados ambíguos. A tela carrega os dados em páginas de 512 e Copiar Tabela (Markdown) copia apenas as páginas já carregadas.
¶ Reaplicar toda a configuração
Use Atualizar Servidor → CGNAT quando precisar reconstruir todos os blocos, especialmente após atualização do LHISP ou correção manual das regras. A rotina:
- remove no Mikrotik todas as regras comentadas como
lhcgnat; - recalcula cada prefixo cadastrado;
- recria regras e mapeamentos;
- encerra mapeamentos que não fazem mais parte da configuração atual.
Essa é uma operação de impacto amplo. Faça backup, planeje janela e compare contagem de mapas antes e depois. Como os comandos Mikrotik passam pela fila, o banco pode refletir o novo mapa antes de todas as regras terem sido executadas no roteador.
¶ Apagar um prefixo
Ao apagar, o backend encerra os mapeamentos atuais daquele prefixo e remove seu cadastro. No Mikrotik, também enfileira a remoção das regras identificadas pelo ID do bloco. No Huawei, essa rotina não remove configuração do equipamento; a limpeza correspondente deve ser executada e validada separadamente.
Não apague um bloco que ainda fornece endereços a clientes. Primeiro migre os acessos, encerre os usos e confirme que não existem sessões ou traduções dependentes.
¶ Investigação de uma conexão
- Obtenha IP público, porta, protocolo e data/hora com fuso.
- Abra o servidor que anunciava aquele IP no período.
- Filtre pelo IP público e pela porta.
- Identifique o IP privado e a faixa retornados.
- Confirme contrato e período no histórico de uso de IP; a tabela corrente, sozinha, não prova titularidade em uma data passada.
- Preserve os dados consultados conforme os procedimentos de auditoria da empresa.
TCP e UDP recebem a mesma faixa no gerador Mikrotik, mas o protocolo continua importante para correlacionar logs externos.
¶ Problemas comuns
| Sintoma | Verificação |
|---|---|
| Prefixo é recusado | Confira IPv4, máscara /8 a /32 e se o privado possui mais endereços que o público. |
| Huawei recusa a proporção | Use uma relação que resulte em quantidade de portas múltipla de 256. |
| Bloco aparece, mas não há NAT | Verifique fabricante suportado, fila de comandos e regras efetivamente aplicadas. |
| Contrato não aparece | O IP privado pode estar livre ou sem uso atual; consulte o histórico pelo período do incidente. |
| Resultado por porta parece ambíguo | Informe também o IP público e confirme data/hora e servidor. |
| Mikrotik contém cadeias antigas ou conflitantes | Faça backup e execute reconstrução completa pela flag CGNAT. |
| Prefixo Huawei foi apagado, mas continua ativo | Remova manualmente a configuração correspondente do equipamento e valide as traduções. |
| Huawei informa que não possui relação de bitmask | Confira a quantidade legada de portas no servidor e a relação reconhecida pelo gerador; o cadastro aceito não garante geração concluída. |
